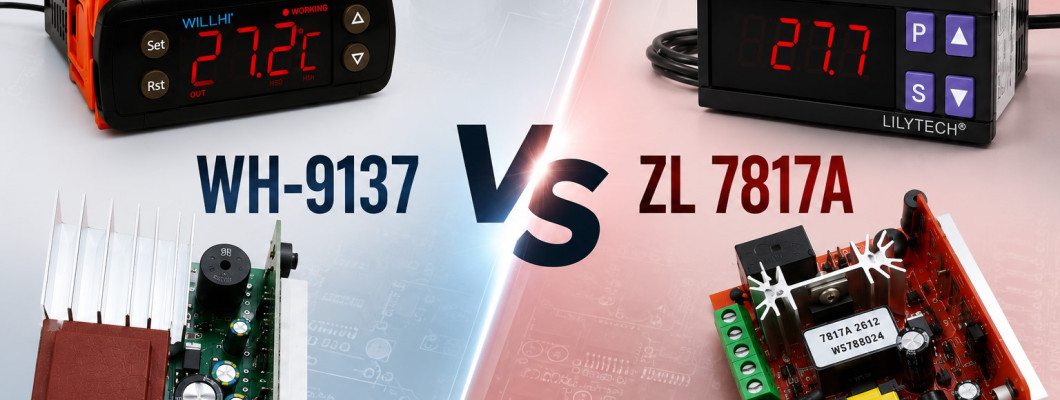

ZL 7817A vs WH-9137 – elektroműszerész összehasonlítás

A ZL 7817A PID szabályzó az utóbbi években elég népszerű lett a keltetőgépes körökben. Sokan használják házi és félprofi rendszerekben, mégis kevés olyan tartalom található róla magyarul, ahol valóban a belső felépítését és a műszaki megoldásait vizsgálják.

Most szétszedtünk egy példányt, és megnéztük elektroműszerész szemmel, hogy mit tud valójában ez a szabályzó.

Első benyomás

Már szétszedéskor látszik, hogy nem egy teljesen „legolcsóbb kategóriás” termosztátról van szó.

A felépítése moduláris:

  • külön kijelzőpanel,

  • külön tápegység rész,

  • külön vezérlő elektronika,

  • elkülönített teljesítményrész.

Ez általában jobb javíthatóságot és átgondoltabb konstrukciót jelent.

A tápegység kialakítása

Az egyik pozitívum, hogy a készülék nem egyszerű kapacitív tápos megoldást használ.

A tápegység külön panelen helyezkedik el, leválasztott kapcsolóüzemű táppal.

Ez több szempontból előny:

  • stabilabb működés,

  • kisebb zajérzékenység,

  • jobb üzembiztonság,

  • pontosabb PID szabályzás.

A primer és szekunder oldal között műanyag elválasztó is található, ami arra utal, hogy a tervezésnél figyeltek a leválasztásra és a biztonságra.

SSR / triakos vezérlés

A ZL 7817A egyik legérdekesebb része a teljesítményfokozat.

A készülék triakos SSR vezérlést használ, ami különösen előnyös PID szabályzásnál.

Ennek előnyei:

  • nincs relékattogás,

  • gyors kapcsolás,

  • finomabb hőszabályzás,

  • kisebb hőingadozás,

  • hosszabb mechanikai élettartam.

Keltetőgépnél ez különösen fontos, mert a hőmérséklet stabilitása közvetlenül befolyásolja a kelési eredményeket.

A hűtőbordás kialakítás alapján látható, hogy a gyártó számolt a teljesítményfokozat melegedésével.

Bár a borda nem ipari méretű, normál keltető terhelésekhez megfelelőnek tűnik.

Relé és SSR együtt

Érdekes megoldás, hogy a készülékben mechanikus relé is található.

Ez valószínűleg külön funkciók kezelésére szolgál:

  • forgató motor,

  • ventilátor,

  • riasztás,

  • kiegészítő kapcsolás.

A kombinált relé + SSR kialakítás kifejezetten praktikus keltetővezérlőknél.

NYÁK és forrasztási minőség

A nyák kialakítása összességében korrekt.

Pozitívumok:

  • szélesebb hálózati fóliák,

  • elkülönített nagyfeszültségű részek,

  • logikus panel elrendezés,

  • rövid teljesítmény utak.

A forrasztások viszont inkább félprofi gyártási minőséget képviselnek.

Látható néhány kézi javításra vagy utólagos korrekcióra utaló forrasztási pont is.

Ez nem feltétlenül probléma, de jól mutatja, hogy nem ipari prémium kategóriáról beszélünk.

PID szabályzás előnye

A hagyományos termosztátok többsége egyszerű hiszterézises kapcsolást használ:

  • bekapcsol,

  • túlfűt,

  • kikapcsol,

  • visszahűl.

A PID szabályzás ennél jóval finomabb.

A szabályzó folyamatosan számolja:

  • a hőmérséklet eltérését,

  • a változás sebességét,

  • valamint a rendszer tehetetlenségét.

Ennek eredménye:

  • stabilabb hőmérséklet,

  • kisebb ingadozás,

  • egyenletesebb működés.

Keltetőknél ez komoly előnyt jelent.

Hol látszanak a kompromisszumok?

A ZL 7817A összességében jó konstrukció, de természetesen nem ipari vezérlő.

A kompromisszumok főként itt láthatók:

  • kisebb kúszóáramú távolságok,

  • közepes minőségű forrasztások,

  • viszonylag egyszerű EMI szűrés,

  • kompakt méretből adódó hőterhelés.

Ez azonban teljesen elfogadható ebben az árkategóriában.

Elektroműszerész vélemény

A ZL 7817A nem tökéletes, de jól látszik rajta, hogy a fejlesztők értették:

  • a PID szabályzás működését,

  • a keltetőgépek igényeit,

  • a stabil hőszabályzás fontosságát.

Nem véletlen, hogy sok keltetőgépben hosszú évek óta működnek ezek a szabályzók.

Hobbi és félprofi felhasználásra a ZL 7817A egy korrekt, jól használható vezérlő.

WH-9137 – a kiforrottabb konstrukció?

A WH-9137 sorozat régóta ismert a keltetőgépes világban, és sok felhasználó szerint hosszú távon megbízhatóbb benyomást kelt, mint a modernebb ZL vezérlők.

Elektroműszerész szemmel a WH egyik legnagyobb előnye, hogy egyszerűbb és robusztusabb felépítésű.

Kevesebb a bonyolult funkció, cserébe:

  • stabil működés,

  • kiszámítható szabályzás,

  • hosszú élettartam,

  • kevés meghibásodás.

Sok régebbi WH termosztát több mint 10 év után is működik, ami önmagában sokat elmond a konstrukcióról.

ZL és WH közötti fő különbségek

A ZL erősségei

  • modernebb PID működés,

  • gyorsabb szabályzás,

  • SSR/triakos vezérlés,

  • finomabb hőstabilitás,

  • fejlettebb elektronikai megoldások.

A ZL inkább egy modernebb, „intelligensebb” szabályzó benyomását kelti.

A WH erősségei

  • egyszerűbb konstrukció,

  • hosszú távú stabilitás,

  • kevesebb hőterheléses probléma,

  • kiforrott működés,

  • bizonyított üzembiztonság.

A WH inkább azt az érzést adja, hogy:

„Lehet, hogy nem a legmodernebb, de évek múlva is menni fog."

Dual MCU technológia a WH-9137-ben

A WH-9137 egyik érdekes műszaki megoldása az úgynevezett dual MCU felépítés.

Ez azt jelenti, hogy a vezérlőben két mikrokontroller dolgozik együtt, amelyek részben felügyelik egymás működését.

Ennek több előnye is van:

  • nagyobb üzembiztonság,

  • kisebb esély a vezérlő lefagyására,

  • stabilabb működés hosszú távon,

  • jobb hibadetektálás.

Ha az egyik vezérlő rendellenes működést érzékel, a rendszer gyorsabban reagálhat vagy megakadályozhatja a hibás működést.

Ez különösen fontos lehet keltetőgépnél, ahol egy vezérlési hiba akár teljes keléskiesést is okozhat.

A dual MCU megoldás inkább a komolyabb, üzembiztonságra tervezett rendszerekre jellemző, ezért érdekes látni egy ilyen funkciót ebben a kategóriában.”

Elektroműszerész szemmel melyik a jobb?

Erre nincs teljesen egyértelmű válasz.

Ha valaki:

  • nagyon precíz PID szabályzást szeretne,

  • fontos a gyors reagálás,

  • modern vezérlést keres,

akkor a ZL 7817A erős választás lehet.

Ha viszont a fő szempont:

  • a hosszú távú megbízhatóság,

  • az egyszerűség,

  • a bizonyított tartósság,

akkor sokan még ma is inkább a WH-9137 mellett döntenek.

A két vezérlő közül elektroműszerész szemmel talán így lehetne legjobban összefoglalni a különbséget:

  • a ZL modernebb és technikásabb,

  • a WH kiforrottabb és időtállóbb érzést ad.

Valós felhasználási tapasztalatok

Érdekes összehasonlítási alapot ad az is, hogy különböző keltetőgép gyártók melyik vezérlőt választják hosszú távra.

A 2013 óta gyártott Bene keltetőgépek – amelyekre 3 év garancia jár – jellemzően WH-9137 termosztáttal működnek.

Ez sokat elmond arról, hogy a gyártó hosszú távon is megbízható konstrukciónak tartja ezt a típust.

A 2020–2021 között fejlesztett Anna keltetőgép viszont már a modernebb ZL szabályzót kapta meg.

Ez jól mutatja a két vezérlő közötti szemléletbeli különbséget is:

  • a WH inkább a kiforrott, bizonyított irányt képviseli,

  • míg a ZL a modernebb PID alapú szabályzás felé mozdult el.

Mindkét vezérlő mögött valós, gyakorlati tapasztalat áll, ezért nem véletlen, hogy mindkettő népszerű maradt a keltetőgépes világban.

Összegzés

Elektroműszerész szemmel a ZL 7817A kellemes meglepetés.

Nem ipari prémium kategória, viszont:

  • átgondolt,
  • funkcionális,
  • PID szabályzásra alkalmas,
  • keltetőgéphez logikusan felépített.

A belső kialakítása alapján látható, hogy nem pusztán marketingtermékről van szó, hanem egy célirányosan tervezett szabályzóról.

Ha valaki stabil hőszabályzást keres keltetőhöz, a ZL 7817A továbbra is egy érdekes és használható választás lehet.

A WH-9137 és a ZL 7817A eltérő műszaki szemléletet képviselnek, de végső soron ugyanarra törekednek:

Két irány, egy cél.

Stabil és pontos hőszabályzás a sikeres keltetéshez.
