Ennek a típusnak, megjelent egy újabb változata az EW-802-es napkollektor vezérlő!



Hőmérséklet különbség kapcsolása a szivattyú és a fűtés kimeneten!

A termosztát a két szenzor közt mért hőfokkülönbség alapján ad feszültségmenetes kontaktust.


Technikai paraméterek:

  • Működési feszültség: AC230V ±10% 50HZ/60HZ
  • Kimeneti terhelhetőség: 5A/230VAC feszültségmenetes kimenet
  • Energiafogyasztás: 3W
  • Fűtési tartomány: 2°C~99°C
  • Felbontás:1°C
  • Bemeneti jel: két szenzorral 1.5m*20K
  • A szenzorok jelveszteség nélkül 50m-ig toldhatók.
  • Teljes méret: 76(L)×35(W))×76(H)mm
  • Beépítési méret: 71(L)×29(W)
A termosztát napkollektoros rendszer vezérlésére vagy puffer tartállyal kiegészített fűtési rendszer vezérléshez használható, két szenzorral és két kimenettel rendelkezik. A menüben külön megadható a keringtető szivattyú be és kikapcsolásának értéke, a két szenzor által mért hőmérséklet különbsége alapján.
Ha ez a hőmérséklet különbség nem tudja elérni a szivattyú bekapcsolási hőfokát, akkor megadható, hogy mekkora hőmérsékletnél adjon jelet a fűtés kimeneten.

Első lépésnek meg kell adnunk, hogy mekkora hőmérséklettől kapcsoljon be a szivattyú vagy a pótfűtés.
Második lépésként az alábbi kérdésekre adható parancs:
  • Hány fokos hőmérséklet különbséggel indítsa el a szivattyút?
  • Hány fokos hőmérséklet különbséggel álljon le a szivattyú?
  • Hány fokos puffer hőmérsékletnél álljon le a pótfűtés?
  • Hány fokos puffer hőmérsékletnél induljon el a pótfűtés?

Működési példa:

A puffert egy faelgázasító kazánnal szeretnénk felfűteni és kiegészítésnek egy elektromos fűtőpatront használnánk. A pufferben 40°C-os vizet szeretnénk tárolni, ezt hozzárendeljük az alacsony zónához (szenzorhoz). Beállítjuk a szivattyú bekapcsolási hőfokkülönbségnek 20°C-ot és a kikapcsolásának 1°C-ot;  az elektromos fűtés bekapcsolásának 10°C-ot, kikapcsolásának 5°C-ot. A szivattyú akkor indul ha a két szenzor közti hőfokkülönbség eléri a 20°C-os hőmérsékletet, és akkor áll le ha a hőfokkülönbség a két szenzor között már csak 1°C; a fűtőbetét 30°C-on bekapcsol és 45°-on kikapcsol.  A termosztát csak abban az esetben kapcsol, ha a két szenzor közötti hőfokkülönbség elérte a beállított értéket.

Kiegészítő fűtés nélkül az alacsony zóna értéke lényegtelen, mivel ha alatta is megvan a két szenzor hőfokkülönbsége, indítja a szivattyút.

1000W felett ajánlott a relék tehermentesítése mágneskapcsolóval (fűtőbetét, motorok esetén).


A vezérlő termosztát programozása:




Hőfokkülönbség kapcsoló működés közben:


Használható:
  • Napkollektor, sörkollektor vezérléséhez
  • Puffertartállyal kiegészített fűtési rendszer vezérléséhez

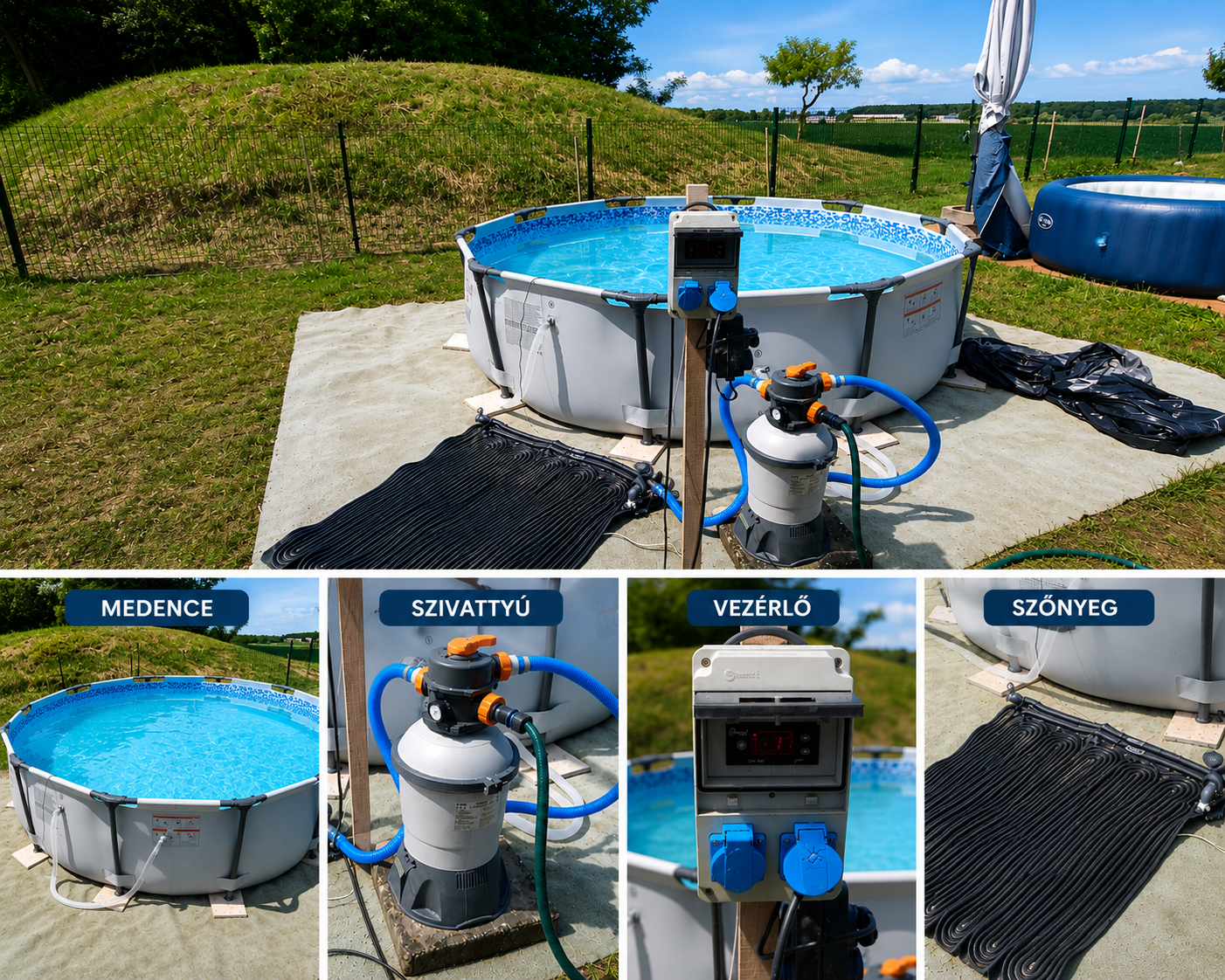

  • Medence fűtéshez
  • Keringtető szivattyú kapcsolására
  • Váltó szelepek mozgatásához
  • Kiegészítő fűtés szabályzásához
  • Gázkazán vezérléséhez, mivel feszültségmentes kimenettel rendelkezik

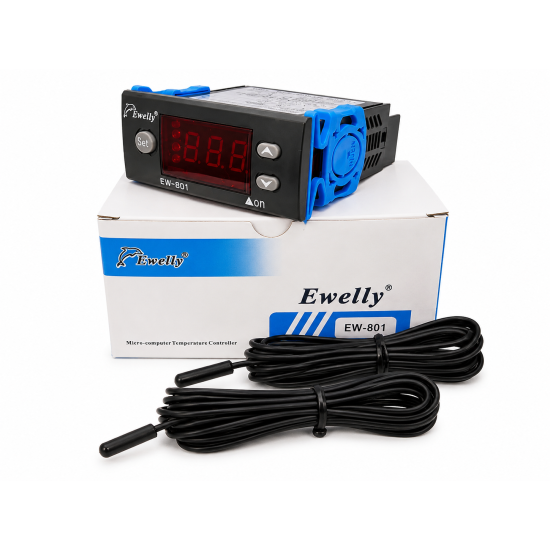

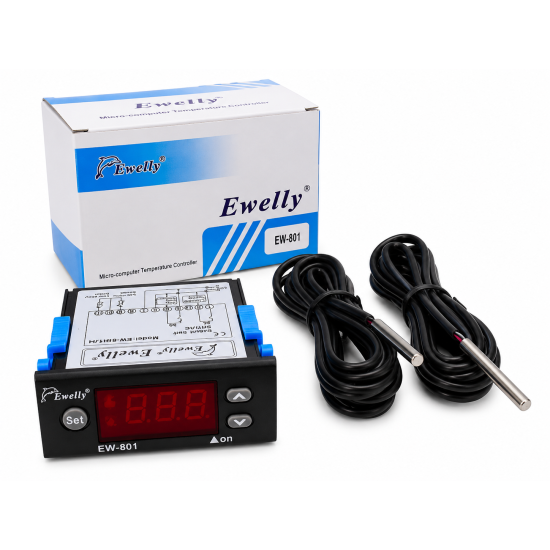

A csomag tartalma:
  • Hőfokkülönbség kapcsoló termosztát
  • 2db hőfok érzékelő NTC szenzor
  • Magyar nyelvű használati útmutató

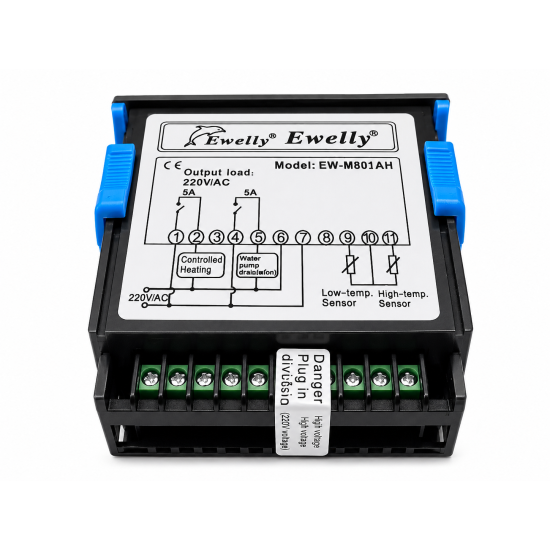

  • Bekötési, kapcsolási rajz
  • 1 év garancia
