Az ATC-1550 univerzális digitális hőfokszabályozó hűtési és fűtési feladatok automatikus vezérlésére használható. Előre vezetékezett, használatra kész kialakításának köszönhetően egyszerű megoldást kínál olyan esetekben, amikor nincs szükség beépíthető termosztátra vagy külön elektromos vezetékezésre.

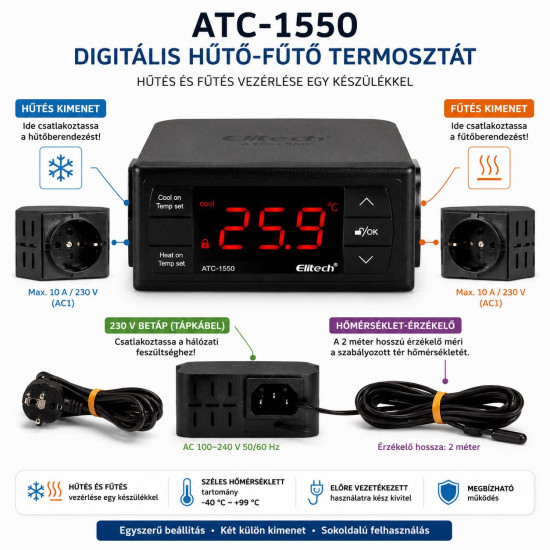

A készülék két külön 230 V-os csatlakozóaljzattal rendelkezik: az egyik a hűtőberendezés, a másik a fűtőberendezés csatlakoztatására szolgál. A termosztát a mért és beállított hőmérséklet alapján automatikusan vezérli a megfelelő kimenetet.

A hálózati tápkábel és a 2 méter hosszú NTC hőmérséklet-érzékelő a készülék tartozéka.

Univerzális hűtés- és fűtésvezérlés

Az ATC-1550 egyetlen készülékben biztosít lehetőséget hűtő- és fűtőberendezések vezérlésére. A hűtési és fűtési kapcsolási különbség külön-külön beállítható, így a szabályozás az adott alkalmazás igényeihez igazítható.

A készülék -40 °C és +99 °C közötti méréstartománnyal, valamint 0,1 °C-os kijelzési felbontással rendelkezik.

Egyszerű, előre vezetékezett kialakítás

A termosztát egyik legnagyobb előnye, hogy nem igényel külön beépítést vagy a készülékházon belüli vezetékezést. A szabályozni kívánt megfelelő elektromos berendezés egyszerűen csatlakoztatható a hűtési vagy fűtési aljzathoz.

Ez praktikus megoldást jelenthet különféle hűtő- és fűtőberendezések, temperált terek, tárolók és más hőmérséklet-szabályozási feladatok esetén.

Beépített leolvasztási funkció

Az ATC-1550 programozható leolvasztási funkcióval is rendelkezik. Beállítható a leolvasztás időtartama és a leolvasztási ciklus gyakorisága, így a termosztát olyan hűtési alkalmazásokhoz is használható, ahol időszakos leolvasztás szükséges.

A leolvasztási ciklus számítása kétféle módon állítható be: történhet az üzemidő alapján, vagy a hűtés kikapcsolásától eltelt idő szerint.

Kompresszorvédelmi késleltetés

A programozható kompresszorvédelmi késleltetés segítségével elkerülhető a kompresszor túl gyors újraindítása. Ez különösen fontos kompresszoros hűtőberendezések vezérlésekor.

Hőmérséklet-kalibrálás és állítható kapcsolási különbség

A hőmérséklet kijelzése -10 °C és +10 °C között korrigálható, így szükség esetén a mért érték egy referencia-hőmérőhöz igazítható.

A hűtési és fűtési hiszterézis 0,5 °C és 20 °C között állítható. Ez határozza meg, hogy a beállított hőmérséklethez képest mekkora eltérésnél kapcsoljon be vagy ki a vezérelt berendezés.

Gyakorlati felhasználási példa

Az ATC-1550 univerzális kialakításának köszönhetően számos különböző hűtési és fűtési feladatra használható. Egy lehetséges alkalmazás például egy fagyasztóláda magasabb hőmérsékleten történő üzemeltetése külső hőmérséklet-szabályozással.

Ebben az esetben az ATC-1550 a belső térben elhelyezett érzékelő segítségével méri a hőmérsékletet, és a beállított érték alapján vezérli a hűtőberendezés működését.

Ez csak egy példa a termosztát számos lehetséges felhasználási módja közül.

Főbb jellemzők

• Típus: ATC-1550
• Tápfeszültség: 230 V AC
• Funkció: hűtés és fűtés vezérlése
• Kimenetek: külön 230 V-os csatlakozóaljzat hűtéshez és fűtéshez
• Kimenetek terhelhetősége: 2 × NO, 10 A / 230 V
• Méréstartomány: -40 °C – +99 °C
• Kijelzési felbontás: 0,1 °C
• Hűtési hiszterézis: 0,5–20 °C
• Fűtési hiszterézis: 0,5–20 °C
• Hőmérséklet-kalibrálás: -10 °C – +10 °C
• Érzékelő: 10K NTC, 2 méteres vezetékkel
• Energiafogyasztás: 3 W
• Leolvasztási funkció: programozható
• Kompresszorvédelmi késleltetés: beállítható

Programozható funkciók

Fontos: A csatlakoztatott berendezések kiválasztásakor figyelembe kell venni a termosztát kimeneteinek megengedett terhelhetőségét, valamint a fogyasztó elektromos jellemzőit és esetleges indítási áramát.
